Panduan Sambungan Pembesar Suara Aktif Siri DSP19/DSP18/DSP110

1. Gambaran Keseluruhan Produk

Siri DSP19/DSP18/DSP110 ialah pembesar suara aktif berprestasi tinggi yang direka untuk aplikasi audio profesional. Ia mempunyai pemproses isyarat digital DSP terbina dalam dan modul penguat kecekapan tinggi, sesuai untuk bilik persidangan, persembahan, teater dan senario lain.

2. Persediaan sebelum penyambungan

• Semak senarai peralatan

Pembesar suara aktif (DSP19/DSP18/DSP110)

Kord kuasa (standard)

Kabel audio (XLR/TRS/TS, pilih mengikut antara muka)

Pengadun atau peranti sumber audio (seperti komputer, telefon mudah alih, pemain)

• Persekitaran dan penempatan

Elakkan meletakkan pembesar suara dekat dengan dinding (tinggalkan sekurang-kurangnya 20cm ruang pelesapan haba)

Letakkan saluran kiri dan kanan secara simetri untuk memastikan medan bunyi yang seimbang

Rawatan kalis kejutan: gunakan pendakap khas atau pad penyerap kejutan

3. Penjelasan terperinci tentang langkah sambungan

• Sambungan kuasa

Gunakan kord kuasa asal dan sambungkan ke 100-240V AC

Pastikan bekalan kuasa stabil (UPS atau penstabil voltan disyorkan)

Nota: Sambungkan semua kabel audio dahulu dan hidupkan terakhir

• Pemilihan antara muka input audio

Langkah-langkah operasi:

Sambungkan satu hujung kabel audio ke port output peranti sumber audio

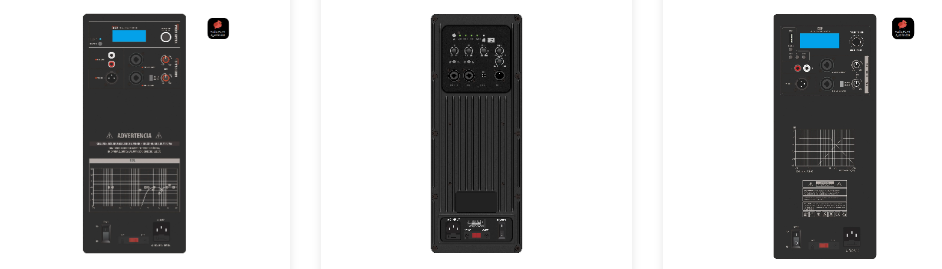

Sambungkan hujung satu lagi ke antara muka INPUT yang sepadan pada panel belakang pembesar suara

Ketatkan penyambung XLR untuk mengelakkannya daripada jatuh

• Sambungan sistem berbilang pembesar suara

Mod siri (berkaitan dengan DSP110):

Sambungkan pembesar suara seterusnya secara bersiri melalui antara muka LINK OUT

Menyokong sehingga 4 sambungan siri, dengan jumlah jarak ≤20 meter

Mod selari:

Gunakan pengedar audio untuk membahagikan berbilang isyarat

Beri perhatian kepada pemadanan impedans untuk mengelakkan beban berlebihan

4. Penyelesaian Masalah Biasa

Tiada keluaran bunyi

Periksa sama ada lampu penunjuk kuasa menyala

Sahkan bahawa kabel audio tidak rosak (anda boleh menggunakan multimeter untuk menguji)

Semak tetapan output peranti sumber audio

Terlalu banyak bunyi latar belakang

Gunakan sambungan seimbang (XLR/TRS)

Jauhi sumber gangguan elektromagnet yang kuat (seperti transformer)

Periksa sama ada pembumian adalah baik

Herotan frekuensi rendah

Matikan fungsi "Bass Boost" pembesar suara

Pastikan isyarat input tidak terlebih beban (lampu penunjuk puncak tidak sentiasa menyala)

5. Keselamatan dan Penyelenggaraan

• Pengurusan haba: Adalah disyorkan untuk berhenti selama 15 minit selepas 4 jam operasi berterusan
• Pembersihan dan penyelenggaraan: Bersihkan habuk pada gril dengan kain lembut setiap bulan
• Penyimpanan jangka panjang: Putuskan sambungan bekalan kuasa dan letakkan dalam persekitaran yang kering
