Penguat Kuasa Kelas D lwn Kelas AB untuk Sistem Tatasusunan Talian

Kelas D lwn Kelas AB : Jawapan Terus untuk Sistem Tatasusunan Talian

Untuk kebanyakan sistem tatasusunan barisan pelancongan moden dan dipasang secara kekal, Kelas D Penguat Tatasusunan Barisan Pro umumnya merupakan pilihan yang lebih praktikal, kerana ia memberikan kecekapan yang lebih tinggi, output haba yang lebih rendah dan casis yang lebih ringan daripada reka bentuk Kelas AB yang setanding. Penguat Kelas AB masih memegang tempat dalam tetapan tertentu, terutamanya di mana rak pada asalnya dibina di sekeliling topologi tersebut atau di mana seorang jurutera mempunyai keutamaan yang kuat untuk ciri redaman tradisionalnya pada frekuensi rendah.

Pilihannya jarang mutlak dalam amalan. Kecekapan, haba dan berat cenderung memihak kepada Kelas D, manakala sesetengah jurutera masih mengaitkan Kelas AB dengan kelancaran tertentu dalam julat pertengahan pada reka bentuk kabinet tertentu. Bahagian di bawah menerangkan sebab kejuruteraan di sebalik perbezaan ini supaya perbandingan boleh digunakan pada pelantar sebenar dan bukannya dianggap sebagai peraturan menyeluruh.

Cara Penguat Tatasusunan Baris Kelas D Berfungsi

A Penguat tatasusunan baris Kelas D menggunakan peranti output pensuisan frekuensi tinggi dan bukannya peringkat linear yang berterusan. Isyarat audio yang masuk ditukar kepada corak pensuisan termodulat lebar denyut, transistor keluaran dihidupkan atau dimatikan sepenuhnya pada frekuensi pensuisan yang sangat tinggi, dan penapis lulus rendah pada output membina semula bentuk gelombang audio yang diperkuatkan daripada corak pensuisan itu.

Mengapa Reka Bentuk Pensuisan Mengurangkan Haba

Oleh kerana peranti output menghabiskan sebahagian besar masanya sama ada dihidupkan atau dimatikan sepenuhnya, sangat sedikit tenaga yang hilang sebagai haba semasa peralihan antara keadaan tersebut. Inilah sebab utama topologi Kelas D boleh mencapai angka kecekapan dalam julat 85 hingga 92 peratus pada output ternilai, berbanding dengan peringkat Kelas AB yang menghilangkan bahagian kuasa input yang lebih besar sebagai haba dan bukannya menghantarnya ke beban pembesar suara.

Penapisan dan Maklum Balas Moden

Reka bentuk Kelas D Awal kadangkala membawa reputasi untuk bunyi yang kurang halus berbanding dengan penguat linear, sebahagian besarnya disebabkan oleh bunyi bertukar dan rangkaian penapis yang lebih ringkas. Reka bentuk semasa menggunakan penapis output berbilang pesanan dan gelung maklum balas yang lebih ketat, yang telah mengecilkan jurang itu dengan ketara untuk aplikasi pelancongan profesional.

Cara Penguat Kelas AB Berfungsi

Penguat Kelas AB menggunakan sepasang transistor keluaran yang dipincang supaya setiap satu mengalir lebih sedikit daripada separuh bentuk gelombang audio, yang mengelakkan herotan silang yang dikaitkan dengan operasi Kelas B tulen sementara masih jauh lebih cekap daripada peringkat Kelas A yang mengalir merentasi keseluruhan bentuk gelombang secara berterusan.

Oleh kerana peranti output kekal dalam keadaan linear yang mengalir sebahagian daripada menghidupkan dan mematikan sepenuhnya, peringkat Kelas AB menukarkan sebahagian besar kuasa input kepada haba, terutamanya pada tahap output yang lebih rendah. Inilah sebabnya mengapa rak Kelas AB yang dimaksudkan untuk kegunaan turing berkuasa tinggi cenderung membawa sink haba yang lebih besar dan berat keseluruhan casis yang lebih tinggi daripada unit Kelas D yang setara.

Kecekapan Merentasi Julat Beban Output

Kecekapan bukanlah satu nombor tetap, kerana ia berubah bergantung pada jumlah output terkadar yang sebenarnya dihantar oleh penguat pada masa tertentu semasa persembahan. Carta garisan di bawah menggambarkan lengkung kecekapan biasa untuk setiap topologi merentasi empat titik beban biasa, daripada suku keluaran berkadar sehingga keluaran berkadar penuh.

Corak kecekapan biasa merentas beban output untuk Topologi Kelas D lawan Kelas AB, ditunjukkan untuk perbandingan umum sahaja

Penjanaan Haba dan Pengurusan Terma

Keluaran haba secara langsung mempengaruhi cara rak penguat perlu disejukkan, berapa banyak bunyi kipas yang dihasilkan berhampiran khalayak atau mikrofon penyiaran, dan berapa banyak beban yang diletakkan pada kuasa tempat dan penyaman udara semasa persembahan yang panjang. Carta lajur di bawah menunjukkan anggaran pelesapan haba pada dua tahap keluaran untuk setiap topologi, berdasarkan angka kecekapan yang dirujuk di atas pada output berkadar 1000 watt.

Anggaran pelesapan haba dalam watt pada output berkadar 500 dan 1000 watt, ditunjukkan untuk perbandingan umum sahaja

Berat dan Mudah Alih untuk Rak Penguat Kuasa Touring

Berat lebih penting dalam lawatan daripada yang mungkin pertama kali muncul, kerana setiap kilogram dalam rak mempengaruhi pemuatan kotak jalan, forklift dan perancangan dolly, dan usaha fizikal krew memindahkan gear masuk dan keluar dari venue pada jadual pertukaran yang ketat. A penguat kuasa touring dibina di sekitar peringkat keluaran Kelas D biasanya memerlukan sink haba yang jauh lebih kecil daripada unit Kelas AB dengan keluaran serupa, yang diterjemahkan terus kepada casis yang lebih ringan.

Anggaran perbandingan berat casis untuk kiraan saluran yang setara, ditunjukkan untuk rujukan umum sahaja

Pertimbangan Karakter Bunyi dan Faktor Redaman

Faktor redaman menerangkan betapa ketatnya penguat mengawal gerakan kon pembesar suara sebaik sahaja isyarat berhenti, dan ini adalah salah satu sebab sesetengah jurutera masih menggemari peringkat keluaran Kelas AB, memandangkan reka bentuk Kelas AB tertentu dari segi sejarah menawarkan faktor redaman yang sangat tinggi pada frekuensi rendah. Ini boleh diterjemahkan kepada hujung rendah yang ketat dan terkawal pada reka bentuk kabinet tertentu.

Penguat Kelas D moden yang dibina untuk kegunaan pelancongan profesional telah menutup sebahagian besar jurang ini melalui penapisan keluaran yang dipertingkatkan dan reka bentuk maklum balas, dan banyak model semasa kini mengukur secara kompetitif terhadap unit Kelas AB pada ujian bangku yang sama. Perbezaan praktikal pada kabinet tatasusunan baris yang diberikan selalunya datang kepada model penguat khusus dan reka bentuk penapis keluarannya dan bukannya label topologi sahaja.

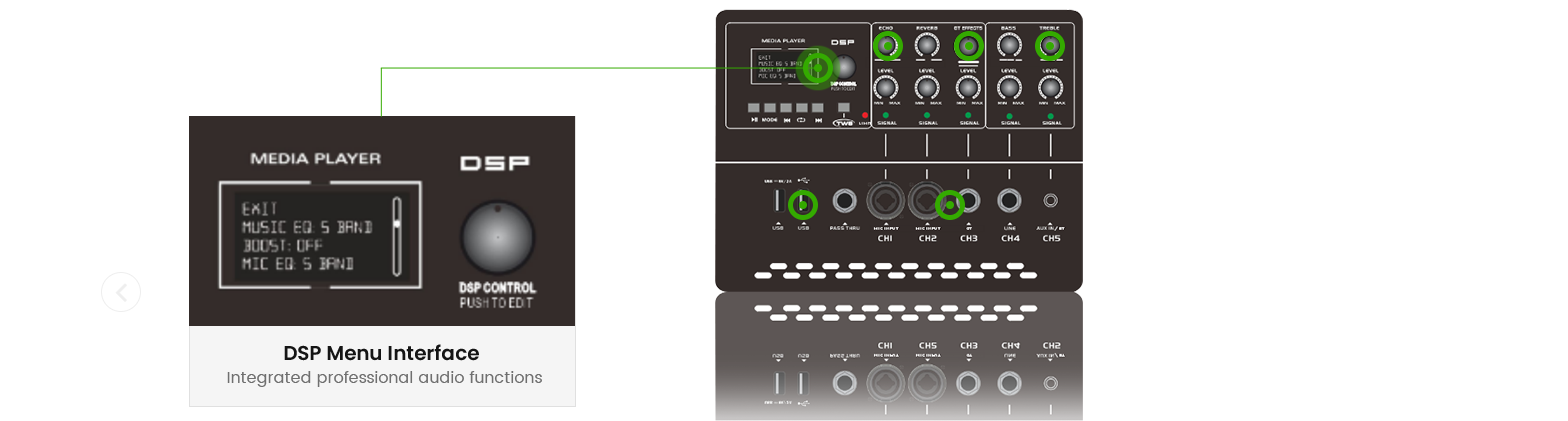

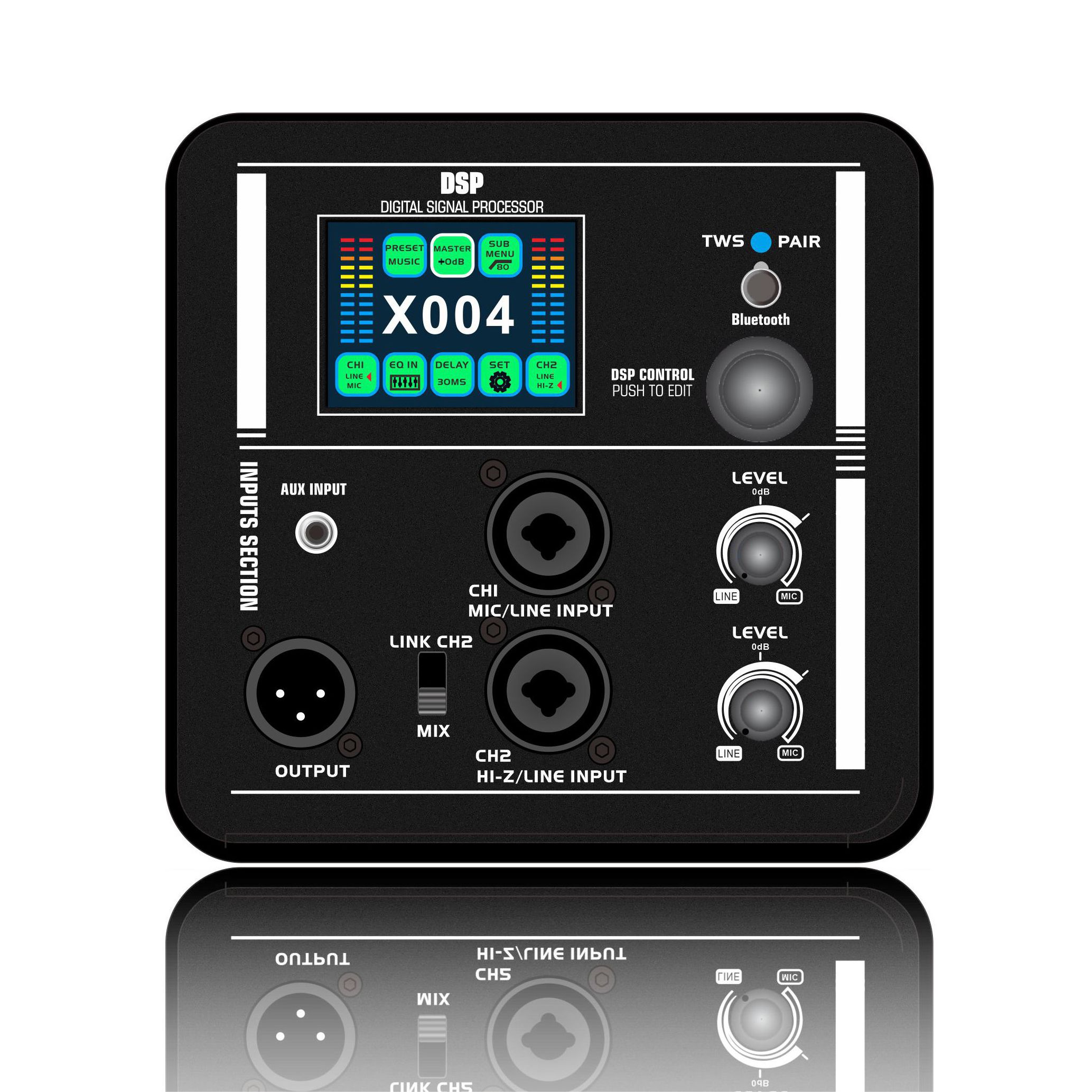

Penyepaduan DSP dalam Penguat Tatasusunan Barisan Pro Moden

A Penguat susunan talian DSP membina pemprosesan isyarat digital terus ke dalam casis penguat, mengendalikan tugas seperti pemilihan titik silang, penjajaran masa antara elemen tatasusunan, mengehadkan untuk melindungi kabinet yang disambungkan, dan penalaan pratetap dipadankan dengan model tatasusunan baris tertentu. Penyepaduan ini mengurangkan jumlah peralatan pemprosesan sangkut berasingan yang perlu dibawa dan dikonfigurasikan oleh pelantar pelancongan sebelum pertunjukan.

Pratetap silang silang dan penyamaan terbina dalam dipadankan dengan model kabinet tertentu
Penjajaran masa dan tetapan kelewatan untuk liputan tatasusunan yang koheren
Litar pengehad dan perlindungan ditala kepada penilaian pemacu dan gegelung suara
Pemantauan jauh status penguat merentas pelantar rangkaian
Pengingat semula pratetap untuk pertukaran pantas antara konfigurasi rancangan yang berbeza

Membandingkan Kelas D dan Kelas AB Merentas Faktor Utama

Carta radar di bawah membariskan topologi Kelas D dan Kelas AB merentasi lima faktor praktikal yang penting untuk rig tatasusunan baris kerja, menggunakan skala 0 hingga 10 mudah untuk perbandingan umum. Tiada topologi tunggal merentasi setiap paksi, itulah sebabnya pilihan yang tepat bergantung pada keutamaan khusus pelantar dan tempat tertentu.

Perbandingan umum merentas lima faktor praktikal, berdasarkan ciri tipikal yang dirujuk untuk setiap topologi

Memilih Penguat Susunan Garisan Pro untuk Konsert dan Lawatan

Memilih a penguat susunan baris untuk konsert dan kerja pelancongan lain melibatkan lebih daripada membandingkan angka kuasa tajuk utama. Titik di bawah merangkumi perkara yang paling penting apabila penguat benar-benar tinggal di dalam bekas jalan dan bergerak antara tempat.

Output dinilai dan ruang kepala berbanding dengan spesifikasi kabinet tatasusunan baris yang disambungkan
Pratetap DSP terbina dalam dipadankan dengan model kabinet khusus yang digunakan
Berat casis dan kedalaman rak untuk kes jalan yang sudah dalam perkhidmatan
Reka bentuk penyejukan dan tahap hingar kipas untuk kedua-dua peringkat dan penempatan depan rumah
Pemantauan rangkaian dan sokongan kawalan jauh untuk pelantar yang lebih besar
Litar perlindungan sesuai dengan beban impedans tatasusunan yang disambungkan

Aplikasi Merentasi Tempat dan Persekitaran

Tuntutan yang diletakkan pada a Penguat Tatasusunan Barisan Pro shift bergantung pada tempat dan persekitaran. Jadual di bawah menggariskan tetapan penggunaan biasa dan perkara yang biasanya paling penting dalam setiap satu.

Pertimbangan penguat biasa merentas persekitaran penggunaan tatasusunan baris biasa
Tempat atau Persekitaran	Permintaan Bunyi Biasa	Pertimbangan Penguat
Penguat Profesional untuk Stadium	Keluaran tinggi, liputan kawasan yang luas	Ruang kepala tinggi, penalaan tatasusunan dipacu DSP
Penguat untuk Sistem Bunyi Luaran	Cuaca berubah-ubah, jarak lontaran jauh	Pengurusan haba yang boleh dipercayai di bawah haba
Konsert dan Festival Touring	Kerap memuat masuk dan keluar	Casis penguat kuasa touring yang ringan
Rumah Ibadat	Penggunaan harian yang konsisten, output sederhana	Prestasi terma yang stabil, bunyi kipas yang rendah
Korporat dan Persidangan	Keutamaan kejelasan pertuturan	Persilangan dan pengehadan DSP yang tepat

Memilih a Line Array Amplifier Manufacturer

Membandingkan lebih daripada satu pengeluar penguat tatasusunan baris berbaloi dengan masa sebelum mematuhi piawaian penguat seluruh pelantar, kerana rakan kongsi yang betul mempengaruhi kebolehpercayaan dan sokongan jangka panjang seperti yang dilakukan oleh spesifikasi lembaran data. Beberapa perkara praktikal cenderung untuk memisahkan rakan kongsi yang sepadan dengan pembekal generik.

Pengalaman kejuruteraan merentas kedua-dua topologi Kelas D dan Kelas AB
Keupayaan untuk bekerja dengan a pembekal penguat kuasa profesional perhubungan ke atas beberapa larian pengeluaran
Rekod jejak yang menyokong projek bunyi pelancongan dan pemasangan merentas jenis tempat yang berbeza
Kesanggupan menyediakan Penguat profesional OEM pengaturan untuk jenama membina barisan produk mereka sendiri
Komunikasi yang jelas pada sokongan konfigurasi DSP dan kemas kini perisian tegar
Kawalan kualiti yang konsisten merentas kumpulan pengeluaran

Mengenai Ningbo Zhenhai Huage Electronics

Ningbo Zhenhai Huage Electronics Co., Ltd. ialah sebuah perusahaan audio profesional yang menyepadukan penyelidikan dan pembangunan, pengeluaran dan jualan, bekerja sebagai Pengeluar Penguat Susunan Talian Pro dan Kilang Penguat Susunan Talian Pro. Selama bertahun-tahun, syarikat itu telah menumpukan pada pengeluaran pengadun bunyi, penguat kuasa aktif, mikrofon, dan komponen dan peralatan elektronik yang berkaitan.

Syarikat itu pakar dalam pengeluaran Penguat Array Talian Pro Tersuai dan produk berkaitan, dan telah mematuhi pendekatan perniagaan yang berpusat pada produk yang baik, perkhidmatan yang baik dan reputasi yang baik selama ini. Hubungan kerjasama jangka panjang yang stabil telah dibina dengan rakan kongsi di dalam dan luar negara, dan perkhidmatan OEM telah disediakan untuk jenama audio yang membina barisan produk mereka sendiri. Dengan reka bentuk profesional, pengeluaran dan pasukan ujian disediakan, produk boleh disesuaikan untuk memadankan keperluan pelanggan tertentu, dan pertanyaan tentang kerjasama sentiasa dialu-alukan.

Soalan Lazim

S1. Apakah itu penguat tatasusunan baris Ia adalah penguat kuasa yang direka bentuk untuk memacu berbilang kabinet pembesar suara tatasusunan baris dengan arus, ruang kepala dan kawalan yang diperlukan untuk liputan bunyi lontaran jauh yang koheren.	S2. Apakah penguat yang terbaik untuk pembesar suara tatasusunan baris Penguat yang betul bergantung pada reka bentuk tatasusunan tertentu, tetapi kebanyakan persediaan semasa berpasangan dengan baik dengan penguat tatasusunan baris pro Kelas D yang termasuk DSP terbina dalam untuk penalaan silang dan tatasusunan.
S3. Bagaimana penguat tatasusunan baris berfungsi Mereka mengambil isyarat audio tahap talian, menggunakan pemprosesan DSP seperti tetapan silang dan lengah, kemudian meningkatkan isyarat kepada tahap voltan dan arus yang diperlukan untuk memacu kabinet yang disambungkan.	S4. Apakah DSP dalam penguat kuasa DSP bermaksud pemprosesan isyarat digital, dan di dalam penguat ia biasanya mengendalikan titik silang, penjajaran masa, pengehadan dan penalaan pratetap untuk konfigurasi tatasusunan tertentu.
S5. Apakah itu penguat Kelas D Penguat Kelas D menggunakan peranti output pensuisan frekuensi tinggi dan bukannya peringkat linear yang mengalir secara berterusan, secara amnya memberikan kecekapan yang lebih tinggi dan output haba yang lebih rendah untuk tahap kuasa tertentu.	S6. Bolehkah mana-mana penguat kuasa sistem tatasusunan talian Tidak boleh dipercayai, kerana tatasusunan talian secara amnya memerlukan penghantaran arus yang mencukupi, litar perlindungan, dan selalunya kawalan DSP dipadankan dengan reka bentuk kabinet khusus dan beban impedans.
S7. Bagaimana anda memadankan penguat dengan pembesar suara Pemadanan melibatkan pemeriksaan keserasian impedans, penarafan ruang kepala kuasa berbanding dengan penarafan pembesar suara, dan mengesahkan sebarang pratetap DSP yang disyorkan atau titik silang daripada reka bentuk kabinet.	S8. Apakah impedans penguat yang harus saya pilih Penguat harus menyokong impedans nominal beban tatasusunan talian yang disambungkan, biasanya 4 atau 8 ohm, sambil meninggalkan ruang kepala yang mencukupi untuk bilangan kabinet yang disambungkan bersama.
